Применение газового тушения пожаров
Принципы работы систем газового пожаротушения (ГП), их виды, назначении и особенности.
Газовое тушение пожаров — это альтернатива классическим спринклерной и дренчерной технологиям борьбы с огнем, использующим воду. Она распыляется из закрепленных под потолком оросителей, может повредить имущество и ценности, затапливает помещения. Аналогичными недостатками обладает порошковое тушение, не позволяющее сохранить электронику, дорогостоящие предметы мебели и искусства, картины, книги, деньги.
Газовое тушение лишено недостатков водяного и порошкового способов. Пламя гасится выбросом азота, хладона или другого газа, не воздействующего на предметы в помещении. Оно снижает температуру и количество кислорода, необходимого пламени, чтобы продолжать гореть. Простейший пример газового пожаротушения, встречаемый в повседневной жизни — углекислотный огнетушитель, заряженный двуокисью углерода (СО2). Замена этого газа на другие позволяет тушить пожары классов ABCE и формировать автоматические установки (АУПТ), аналогичные спринклерно-дренчерным системам. При возгорании они срабатывают самостоятельно, погашают пламя на ранней стадии и не дают ему разгореться вновь.
Пример работы системы газового тушения. Источник: firetrace.com
Где применяется газовое пожаротушение
Принцип действия газового пожаротушения строится на выбросе в атмосферу помещения хладона, азота, инергена и других веществ. Они не контактируют с загоревшимися предметами напрямую, в отличие от порошковых и водяных систем, не повреждают их. Назначение газового пожаротушения и отсутствие повреждений после выброса вещества позволяет проектировать и устанавливать его:
- в хранилищах банков;
- в музеях и библиотеках, архивных помещениях;
- в серверных и в других помещениях с большим количеством электронно-вычислительной техники;
- на объектах культурного наследия.
Газовое пожаротушение, в зависимости от действующего вещества, работает в течение 10-60 секунд. За это время оно заполняет газом весь объем помещения. Среди особенностей системы:
- Ограниченность по площади защиты. Газовое пожаротушение хорошо подходит для сравнительно небольших помещений. При площади в 200-300 квадратных метров и высоте потолков 10-15 метров потребуется слишком большое количество тушащего вещества и баллонов с газом. Эффективность тушения будет сниженной.
- Высокие требования к эвакуации людей. В отличие от воды, большинство газов вытесняет кислород, может привести к удушению (асфиксии). В помещениях должна быть четко проработана система эвакуации, позволяющая людям быстро покинуть здание за 1-2 минуты. Обычно это способны сделать только подготовленные сотрудники, работающие в компании и проходящие противопожарный инструктаж. По этой причине в торговых центрах используются спринклерные системы с водой.
- Требования к относительной герметичности помещения. Газ не должен улетучиваться из него. Для этого помещение должно иметь закрытые окна, не продуваться сильным сквозняком.
- Высокая стоимость. Спроектировать и установить спринклерную или дренчерную систему дешевле. Это обуславливает установку газового пожаротушения только на объектах с дорогостоящими ценностями.
Классификация установок газового пожаротушения
Аналогично углекислотному огнетушителю, установки ГП используют стальные баллоны, заряженные ГОТВ (газовым огнетушащим веществом). Оно бывает двух видов:
- Ингибиторы или сжиженные ГОТВ. Замедляют горение, вступая в химическую реакцию с пламенем. Снижают температуру до уровня, не позволяющую огню разгораться. Не вытесняют из помещения кислород и позволяют человеку дышать без угрозы быстрого удушения. Наиболее распространенные примеры ингибиторов — хладоны марок 23, 125 и 227е, двуокись углерода (СО2).
- Разбавляющие атмосферу или сжиженные ГОТВ. Примеры: нетоксичные азот, аргон, инерген (смесь азота, аргона и двуокиси углерода). В отличие от ингибиторов, вытесняют кислород, необходимый для распространения огня. Затрудняют дыхание человека и могут привести к асфиксии. Наиболее безопасным сжиженным ГОТС считается инерген.
Запас безопасности различных видов ГОТВ в местах с постоянным пребыванием людей:
| ГОТВ | Остаточная концентрация кислорода после выпуска ГОТВ, % | ПДК, % | Нормативная огнетушащая концентрация, % | Запас безопасности, % | Оценка влияния ГОТВ на человека | Применимость |
|---|---|---|---|---|---|---|
| Хладон 23 | 18 | 50 | 14,6 | 35,4 | Свободное дыхание | Применим |
| Хладон 318ц | 19 | 30 | 7,8 | 22,2 | ||
| Хладон 227еа | 19 | 10,5 | 7,2 | 3,3 | ||
| Хладон 125 | 18 | 10,2 | 9,8 | 0,3 | Не рекомендован | |
| Диоксид углерода | <13 | – | 34,9 | – | Отравление и асфиксия | Не применим |
| Азот | <13 | – | 34,6 | – | Асфиксия | |
| Аргон | <13 | – | 39 | – | ||
| Инерген | <13 | – | 36,5 | – |
Источник: научная работа УДК 614.84.664.
Если в помещении люди не присутствуют постоянно или имеют возможность мгновенной эвакуации, использовать диоксид углерода, азот, аргон и инерген можно. Перед выпуском газа все сотрудники должны покинуть помещение по сигналу пожарной сигнализации.
Виды установок газового пожаротушения различаются по их конструкции и площади защиты:

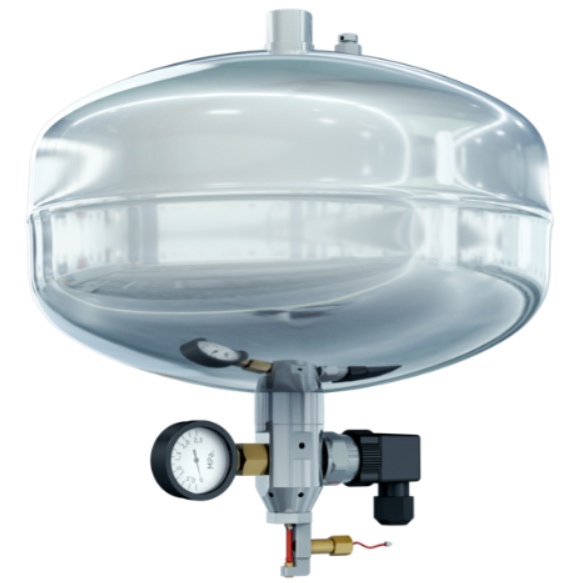

Модульная МГПП от ГК БОНТЕЛ. В нижней части баллона виден спринклер.
Устройство установки газового пожаротушения
Нормы и правила газового пожаротушения, срабатывающего автоматически, прописаны в ГОСТ Р 50969-96 и Своде Правил 485.1311500.2020. При подборе типа ГП нужно исходить из площади защиты и экономической целесообразности установки системы с трубопроводами:
- МГПП хорошо подходит для небольших помещений. В отличие от централизованной, она может работать без электричества, при любых авариях. Это хороший вариант для защиты серверной, хранилища.
- Централизованные системы подходят для крупных зданий. Их целесообразно устанавливать при 3 и более помещениях на объекте, требующих газовой защиты от огня.
Среди недостатков централизованных систем:
- Необходимость выделить техническое помещение под установку баллонов и запорной автоматики.
- Более строгий контроль. Система должна соответствовать нормам, прописанным в НПБ 88-2001.
Модульный тип установки газового пожаротушения состоит из двух частей: баллона и запорно-пускового устройства с распылителем и датчиком. Централизованная система более сложная. Датчики в ней располагаются отдельно, связываются с АУПТ через приемно-контрольный блок управления.

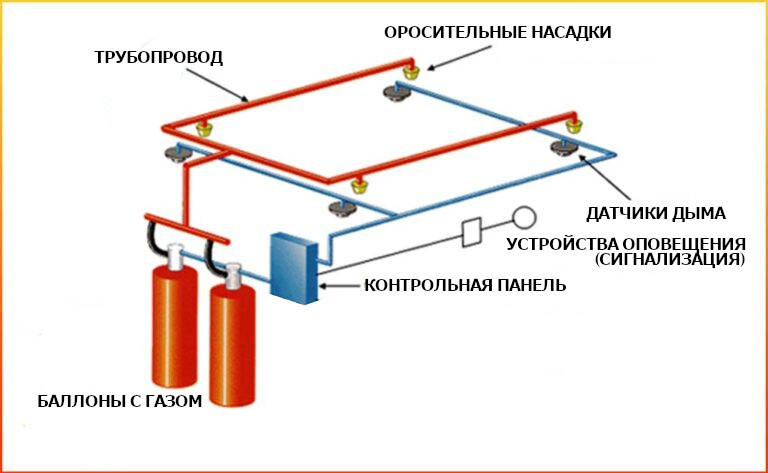

Основное оборудование и схема установки газового пожаротушения централизованного типа:
Срок эксплуатации газового пожаротушения — 10 лет. После этого периода оно полностью инспектируется и проверяется, требует частичной замены компонентов, перезарядки баллонов. Централизованные системы имеют регламент обслуживания газового пожаротушения:
- Ежемесячно. Внешний осмотр системы, чистка от загрязнений, проверка давления по манометрам.
- 1 раз в 12 месяцев. Метрологическая проверка работы измерительных приборов и манометров, также актуальный для МГПП, замер сопротивлений рабочего и защитного заземлений.
- 1 раз в 3 года. Замер сопротивления изоляции электросети.
- 1 раз в 3,5 года. Инспекция трубопроводов на герметичность.
- 1 раз в 5 лет. Контроль массы баллонов с газом, при необходимости — перезарядка.
Алгоритм работы газового пожаротушения
Принцип работы устройства газового пожаротушения аналогичен другим автоматическим системам:
- На объекте возникает пожар. Он имеет первичные признаки: повышается температура воздуха, образуется дым.
- Датчики обнаруживают признаки пожара. В МГПП они моментально срабатывают и выпускают газ.
- На пульт управления поступает сигнал о пожаре и дублируется на автоматическую пожарную сигнализацию. Она информирует людей о необходимости эвакуироваться из здания.
- Спустя небольшой период времени пульт управления активирует выброс газа. Открываются запорные клапаны, вещество под давлением заполняет помещения.
Газовое пожаротушение требует профессионального подхода к подбору оборудования, проектированию системы. Специалисты ГК БОНТЕЛ имеют большой опыт подобных работ, устанавливают АУПТ по всей России, соблюдают все законодательные стандарты и нормы. Получите консультацию по ГП, позвонив по телефону: +7 (499) 322-21-12.
