Спринклерные системы пожаротушения

Устройство спринклерного пожаротушения — это система труб, подключенных к водоснабжению (емкость, водопровод) и оснащенная насадками-спринклерами. В обычном состоянии они закрыты и перекрывают поток воды. Спринклеры срабатывают при первом признаке пожара — повышенной температуре. Это активирует определенные насадки, выбрасывая из них поток воды и распыляя его над очагом пламени.

Из чего состоит спринклерная система пожаротушения

Что представляет собой спринклерная система пожаротушения и из какого оборудования она состоит:

• Трубопроводная сеть. По ней подается вода или вода и газ в зависимости от вида системы. Например, в «‎сухой», в трубопровод закачан сжатый воздух — при открытии спринклеров падает давление, подавая сигнал на пожаротушение.
• Спринклеры. Насадки, располагаемые через каждые 3-4 метра трубопровода, проходящего через защищаемые от пожара помещения.
• Емкость с водой. Система может быть подключена к автономному большому баку, пожарному водоему и водопроводу.
• Насосная система. Создает давление в трубах и перекачивает воду. При пожаре это позволяет выбросить большое количество воды за небольшой промежуток времени.
• Датчики давления и клапаны. Регулируют давление на переводе труб с одного сечения на другое, фиксируют измененные показатели.
• Сигнальный клапан. Активирует систему оповещения — сирену, голосовую, световую (таблички «‎Выход»).

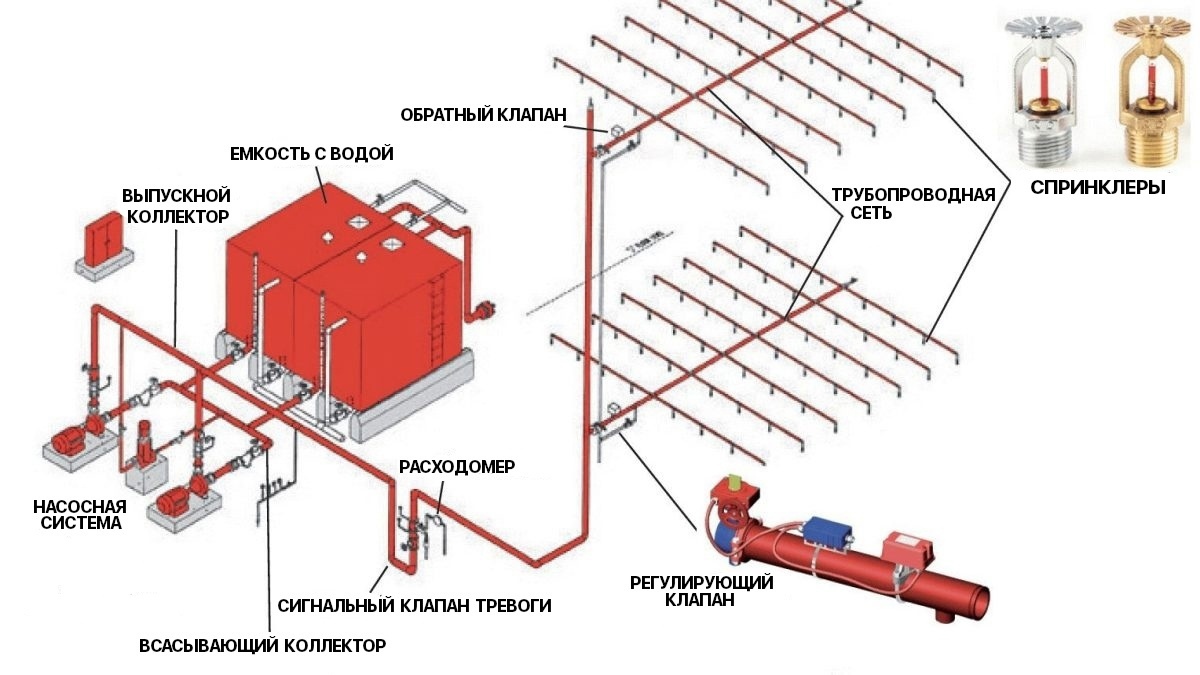

Схематичное изображение устройства спринклерного пожаротушения

Спринклеры в системе пожаротушения — это насадки с разбрызгивателем и стеклянной колбой (замком). Своим телом она блокирует отверстие для выхода воды из трубы и трескается при повышенной температуре, например, при +60°C или +70°C. Это запускает процесс пожаротушения:

• Вода выбрасывается из труб и распыляется через спринклер.
• В системе понижается давление — это фиксируют датчики и клапаны, запускаются насосы, подкачивающие воду из емкости или резервуара.

Примеры насадок-спринклеров:

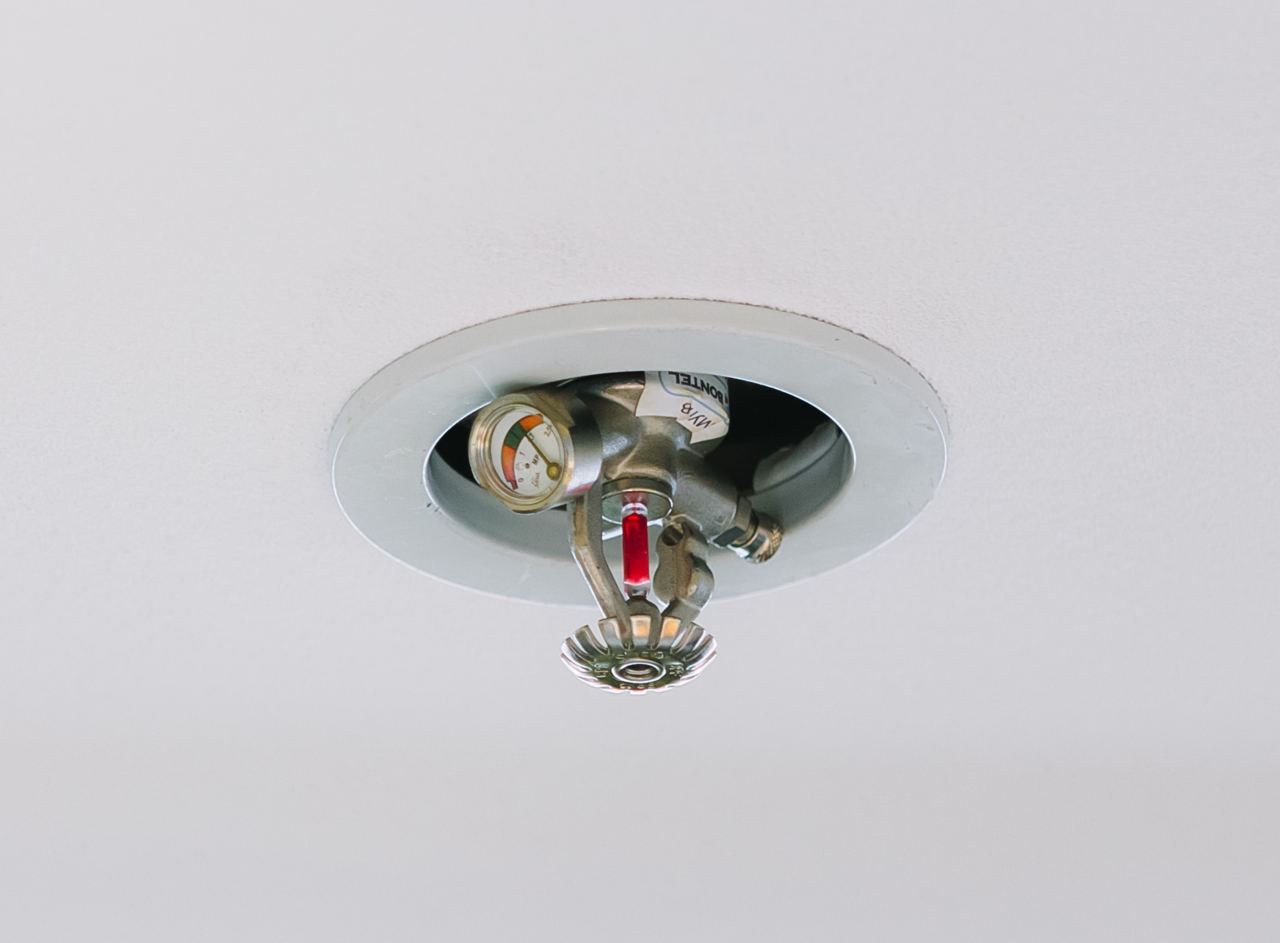

Спринклер, установленный на потолке из гипсокартона, за которым скрыты трубы. Красная колба — это замок, блокирующий выход воды и трескающийся при повышенной температуре. В нижней части установлен разбрызгиватель — вода сильной струей попадает на него и разделяется на мелкие капли, формируя «‎купол»

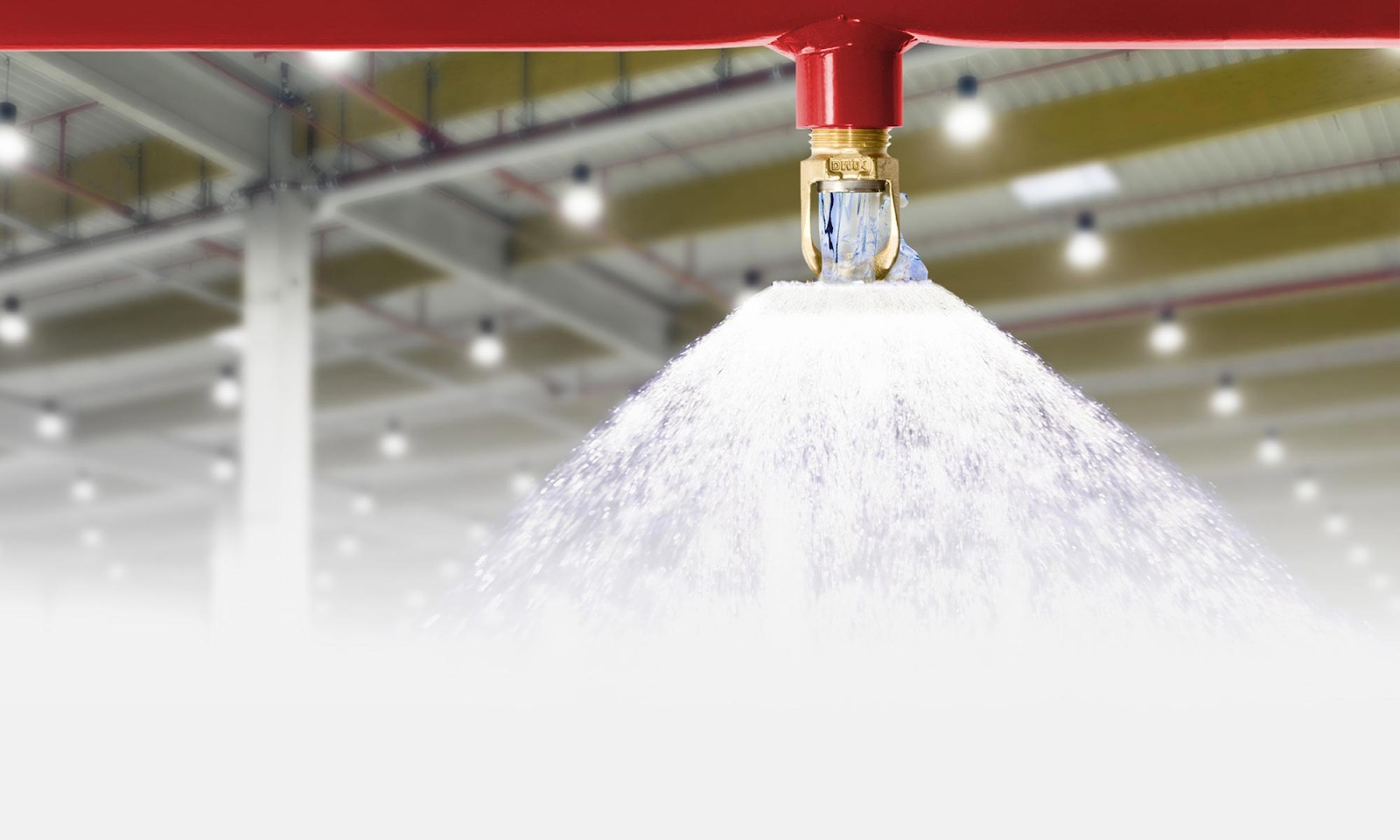

Сработавший спринклер в системе пожаротушения

Благодаря принципу действия спринклерной системы пожаротушения можно быстро обнаружить и локализовать пожар на определенном участке. Это не дает возможности огню распространиться, заполнить помещения дымом. Обильный поток тонкораспыленной воды погашает пламя и охлаждает поверхности, не позволяя ему разгореться повторно. Минимальное время работы спринклерной системы пожаротушения по требованиям СП 5.13130.2009 — от 30 до 60 минут в зависимости от класса помещения.

Виды спринклерных систем

Спринклерные системы пожаротушения бывают разных видов, каждая из которых имеет свои особенности в принципе работы:

• Мокрый. Спринклерная водозаполненная система тушения. Наиболее распространенный вид, имеющий сравнительно доступную цену. Вода закачана в трубы, сдерживается спринклерами напрямую. При возгорании она моментально выбрасывается — это снижает давление в системе, начинают работать насосы.
• Сухой. В трубах закачан сжатый воздух, выпускаемый при открытии спринклеров. В системе падает давление, насосы начинают выкачивать воду из резервуара и подавать ее. Система работает с небольшой задержкой в несколько секунд.

В чем особенности спринклерной системы пожаротушения сухого типа:

• Способна работать в помещениях с температурой ниже +5 градусов. Мокрые системы нельзя устанавливать на «‎холодных» объектах. Упавшая температура позволяет воде замерзнуть и сделать систему тушения пожара неисправной. Где применяется спринклерное пожаротушение сухого типа: на объектах без отопления, в гаражных подземных кооперативах, на полузакрытых складах.
• Исключает риски потопа при определенных неполадках. Например, прорыв трубы не приведет к порче дорогостоящего оборудования или техники.

В системы тушения пожара устанавливаются спринклеры различных типов. Они могут быть открытыми (с видимой колбой) и закрытыми. Второй тип более эстетичен, имеет пластиковую крышку, маскирующую ороситель.

Спринклеры различаются по цвету колбы-замка. В них располагается вещество, разрушающее стеклянную оболочку при различных температурах и активирующее тушение пожара. Спринклеры рассчитаны на температуру:

• до +57 градусов — оранжевые;
• до +68 градусов — красные (наиболее распространенный тип);
• до +79 градусов — желтые;
• до +93 градусов — зеленые;
• до +141 градуса — голубые;
• до +182 градусов — фиолетовые.

Разные виды насадок-оросителей, рассчитанных на определенные температуры

В зависимости от типа спринклера, установить его можно вертикально на потолок или пол, или горизонтально (на стену). Первые могут иметь скрытый монтаж с выступающей крышкой или расположенной заподлицо.

Все типы спринклеров на одной картинке:

Как работает спринклерная система пожаротушения

Принцип работы сухой и мокрой систем спринклерного пожаротушения имеют определенное сходство. Они обладают четкими последовательностью и алгоритмами. Для мокрой они выглядят следующим образом:

1. Водой заполнена вся трубопроводная сеть, система работает штатно.
2. В одном из помещений начинается пожар. Пламя разгорается и повышает температуру у спринклера до 85 градусов.
3. Колба спринклера лопается.
4. Вода начинает поступать на разбрызгиватель, уменьшая давление в трубопроводе.
5. Датчики отправляют сигнал на насосную систему, начинается подкачка воды.

Принцип работы сухой спринклерной системы:

1. Трубопроводная сеть заполнена сжатым воздухом, система работает штатно.
2. В одном из помещений начинается пожар и температура у спринклера повышается до 85 градусов.
3. Колба спринклера лопается.
4. Сжатый воздух покидает систему через открытый спринклер.
5. Датчики фиксируют упавшее давление и запускают насосы.
6. Открывается клапан, вода начинает двигаться по трубопроводу и подается во все открытые спринклеры.

Аналогично любой технологии борьбы с огнем, спринклерная система пожаротушения имеет плюсы и минусы. Среди ее достоинств:

• Высокая эффективность. Позволяет погасить крупный очаг и не дает ему возможности разгореться вновь. В отличие от любых других систем, способна активно работать в течение 30-60 минут.
• Большая площадь защиты. Проектируется в крупных торговых центрах, на складах.
• Локализация. Активирует пожаротушение на определенном участке с очагом пожара. Если возгораний несколько, способна задействовать 2-5 или все спринклеры одновременно.
• Надежность. Система защищена от поломок, может быть установлена на объектах с отрицательной температурой.

Основные минусы спринклерной системы:

• Урон от воды. Погашает пожар водой, способной повредить электронику и дорогостоящие предметы искусства. Более безопасная альтернатива спринклерной системе — газовые АУПТ.

• Опасность ложных тревог. Требует регулярно отслеживать состояние системы и поддерживать ее в удовлетворительном состоянии. При ложной сработке возможен выход воды, наносящий материальный урон товарам, технике.

Как подобрать подходящую установку пожаротушения

Каждая система спринклерного пожаротушения проектируется индивидуально, в зависимости от параметров объекта. Инженеры определяют количество оросителей, располагая их по требованиям СНИП и СП, рассчитывают ряд параметров, среди которых:

• оптимальный диаметр труб и клапанов, обеспечивающий стабильную подачу воды под высоким давлением на все оросители одновременно;
• количество и мощность насосной системы, объем емкости для воды, обеспечивающий беспрерывное тушение пожара в течение 30-60 минут.

Спринклерную систему рекомендуется устанавливать на крупных объектах с большой площадью, например, в торговых центрах, на складах. Во многих случаях ее монтаж нецелесообразен, дешевле и эффективнее спроектировать АУПТ другого типа.
