Различия спринклерных и дренчерных систем пожаротушения

Спринклерные и дренчерные системы — это наиболее распространенные установки автоматического пожаротушения. Их можно увидеть в большинстве торговых центров, на крупных парковках и других объектах под потолком: они состоят из трубопроводов с наконечниками-разбрызгивателями. Также их можно монтировать в стены и пол. При пожаре система моментально или с небольшой задержкой (3-5 секунд) начинают выбрасывать воду, пену на очаг возгорания.

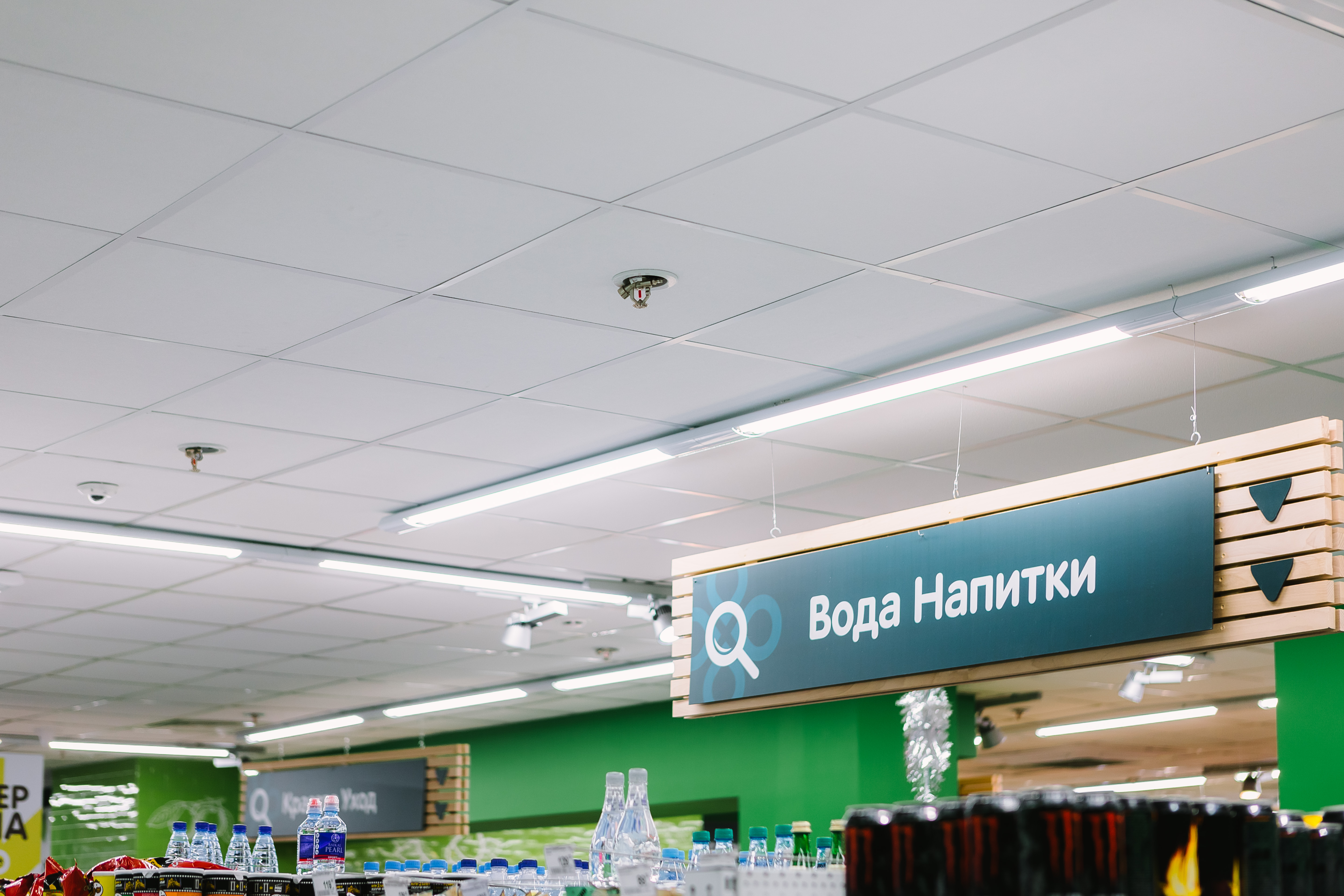

Спринклерная установка пожаротушения в магазине «Перекресток». Трубы скрыты под потолком, снаружи виден только разбрызгиватель-ороситель, срабатывающий при возгорании.

Спринклерные и дренчерные системы имеют схожий внешний вид, принцип пожаротушения. Например, обе требуют прокладки трубопровода, установки насосов и резервуара для воды. В этой статье специалисты ГК БОНТЕЛ рассказывают, чем отличается спринклерная установка пожаротушения от дренчерной, какими они обладают особенностями и преимуществами.

Особенности спринклерной системы тушения пожара

Спринклерные и дренчерные установки водяного и пенного пожаротушения обладают схожим принципом работы. Они обе имеют следующие элементы:

• Трубопровод. Протягивается от насосного помещения и емкостей с водой по всей защищаемой территории.
• Оросители-разбрызгиватели. Располагаются на трубах, протянутых через защищаемую территорию. Обычно один ороситель защищает 8-9 квадратных метров площади.
• Емкость с водой или ее хранилище. Большой контейнер или система аварийного водоснабжения (например, из близлежащего пруда), подключенный к системе пожаротушения.
• Насосы. Подкачивают воду из емкости при пожаре и создают давление в трубах. Активируются автоматически. Это позволяет выбрасывать жидкость без задержек, под хорошим напором.
• Различные датчики, системы контроля. Контролируют работу установки, активируются при пожаре. Фиксируют уровень давления в трубах и активируют насосы, открывают клапаны в трубах.

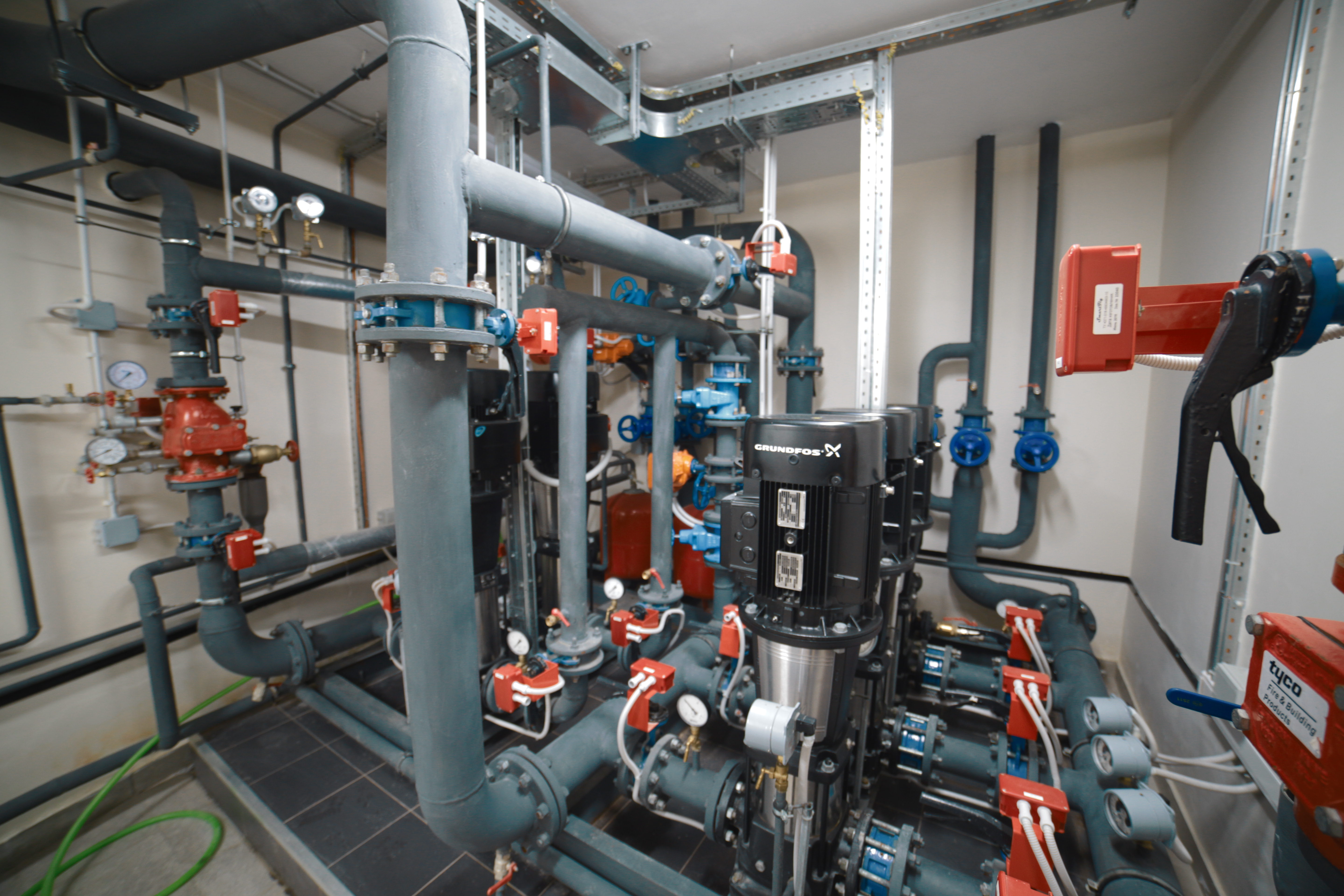

Техническое помещение с насосами и разводкой труб спринклерной системы пожаротушения.

В спринклерной системе пожаротушения используются оросители-разбрызгиватели с ‎тепловым замком. Он представляет из себя прозрачную колбу с жидким веществом, выполняющую две функции:

• Закрытие выхода воды. Жидкость может постоянно находиться в трубах. Колба выполняет функцию затвора и не позволяет ей вылиться.
• Датчик пожара. Колба оросителя трескается при повышенной температуре и открывает выход для воды. Тепловой замок изготовлен из безопасного стекла, не оставляющего порезов.

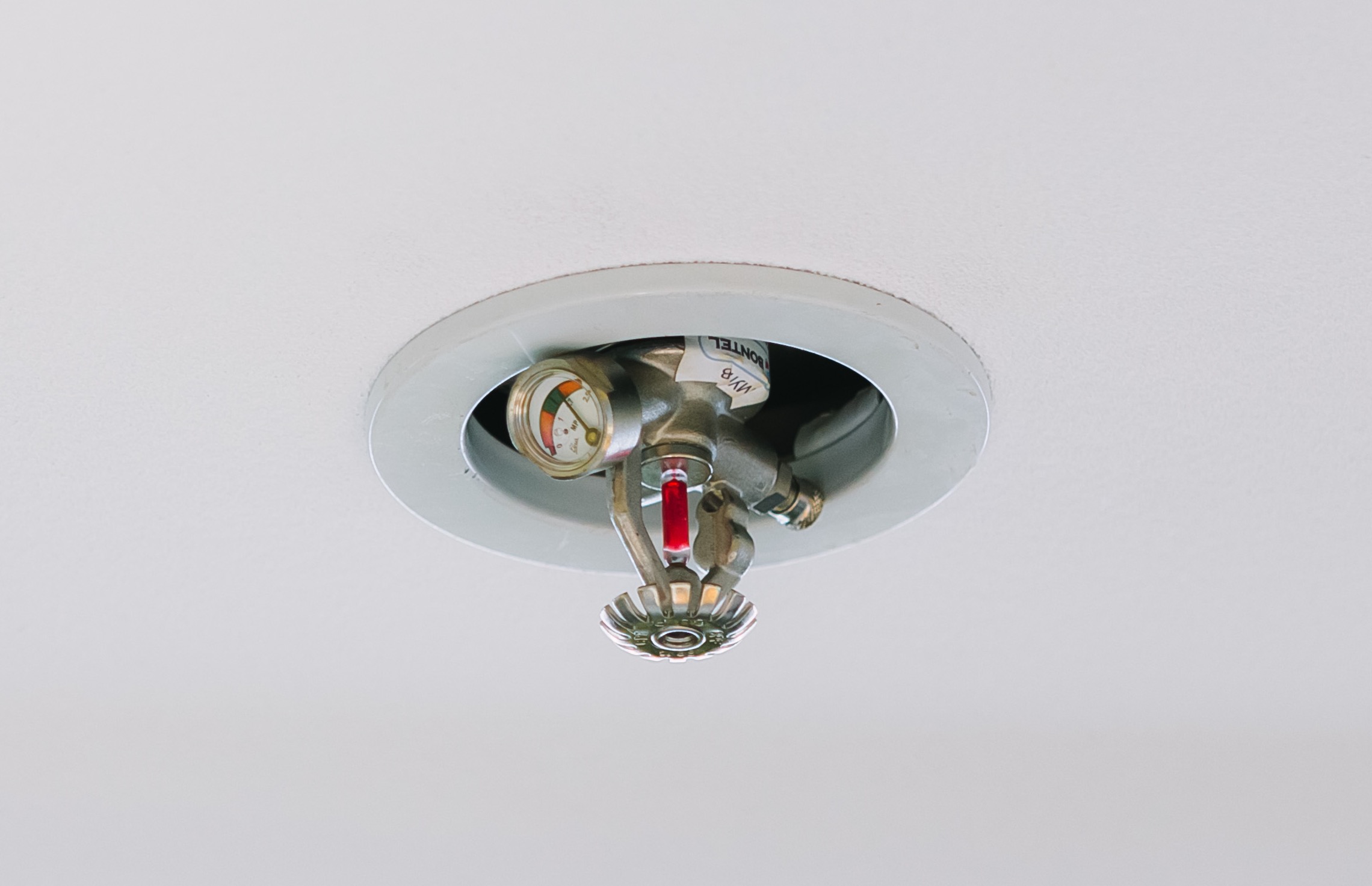

Спринклерный ороситель. Небольшой красный элемент — тепловой замок, или колба. В нижней части установлен металлический разбрызгиватель. Попадая в него, вода разбивается на мелкие капли и орошает площадь, создавая водяной купол. .

В спринклерные системы устанавливают оросители с тепловыми замками, рассчитанными на различные максимальные температуры. Достигая их, колба взрывается, сигнализируя о пожаре и начиная его тушить. Оросители отличаются по цвету колбы:

В зависимости от способа активации и наличия воды в трубах, различают два типа спринклерных систем:

• Влажные. Наиболее распространенные установки, которые используются на большинстве общественных объектов. Вода все время находится в трубах. При взрыве колбы она моментально выбрасывается на очаг возгорания. Датчики фиксируют упавшее давление и активируют подкачку воды насосами.
• Сухие. В трубы закачивается сжатый воздух. При взрыве колбы он улетучивается из системы и снижает давление. Это фиксируется датчиками, запускающими насосы. Сухие системы позволяют смонтировать пожаротушение в неотапливаемых помещениях, в которых вода может замерзнуть в трубах.

Основная задача спринклерной системы — потушить пожар в определенной зоне, не затронув остальные. При возгорании активируются только определенные оросители, выбрасывая воду на небольшом участке. Это позволяет эффективно локализовать возгорания, не заливая всю защищаемую территорию.

Как работает дренчерная система пожаротушения

В отличие от спринклерных, дренчерные установки пожаротушения оснащаются оросителями без тепловых замков-колб. Они мгновенно готовы выбросить воду по всей площади защиты.

Разница между дренчерной и спринклерной системой пожаротушения — в принципе действия и обнаружения пожара. Она заключается в следующем:

• Все дренчерные системы — сухотрубные. В трубах над помещениями нет воды. Поступая в них, она моментально выбрасывается на защищаемую площадь.
• Пожар обнаруживается только датчиками. Классическими извещателями, например, дымовыми или тепловыми. Они подают сигнал и активируют насосы, систему пожаротушения.

В отличие от спринклерной, дренчерные установки пожаротушения одновременно активируют все оросители. Возгорание не локализуется по определенной площади. Эта система хорошо подходит для пожароопасных производств, объектов с угрозой взрыва, например, авиационных ангаров, складов с химическими веществами и других.

Сравнение спринклерной и дренчерной систем

Спринклерные и дренчерные системы — что это такое с точки зрения пользователя:

• Спринклерная — более высокотехнологичная система, локализующая пожар на небольшой площади. После сработки ороситель требуется заменить на новый.
• Дренчерная — более простая система, подходящая для производственных объектов. Одновременно накрывает водой всю площадь защиты.

Дренчерные системы пожаротушения лучше подходят для объектов, имеющих следующие риски:

• высокая скорость распространения огня;
• постоянная повышенная пожароопасность;
• угроза взрыва при возгорании.

Спринклеры подходят для общественных зданий и объектов без повышенной угрозы пожара. В таких сооружениях огонь обычно распространяется сравнительно медленно, возгорания можно быстро локализовать на небольшой площади. Это позволяет не затопить остальные участки помещений и не повредить имущество.

Среди плюсов дренчерных систем:

• Быстродействие. Отличается на несколько секунд по сравнению со спринклерами. Этот показатель может быть критичным для опасных производств, создающих условия для быстрого распространения огня.
• Сухотрубность. В отличие от сухих спринклерных, дренчерные системы не нужно заполнять специальным газом. Они не замерзают при уличной установке или в неотапливаемых помещениях.

Какую установку выбрать

Для выбора между спринклерной и дренчерной системой рекомендуется привлечь специалиста, сделать пожарный аудит, рассчитать пожарные риски. Заказать эти услуги можно в ГК БОНТЕЛ. Мы подберем для вас:

• Дренчерную или спринклерную систему, основываясь на требованиях пожарной безопасности. Разработаем проект установки, необходимый для ее монтажа.
• Оптимальное оборудование и комплектующие для полноценной защиты объекта, подходящие для реализации проекта.

Получите консультацию по системам автоматического пожаротушения и ценам на них, позвонив по телефону +7 (499) 322-21-12.
