Что такое дымовые извещатели

Дымовые извещатели нужны для обнаружения основного признака пожара — задымленности. Это самый распространенный тип устройств, которые встречаются повсеместно: от частных домов и квартир до офисных зданий, торговых центров и других подобных объектов. Извещатели позволяют обнаружить пожар на стадии тления, без открытого огня, передать сигнал на пожарную сигнализацию (ПС) или запустить встроенную сирену.

Срабатывание дымовых пожарных извещателей (ИПД) спасает жизни — это доказали исследования американской ассоциации NFPA. Специалисты проанализировали пожары, произошедшие с 2018 по 2022 год и пришли к следующим выводам:

• 59% смертей при пожарах произошло в домах, где не было извещателей или они оказались неисправны.
• При пожарах в домах, оборудованных ИП, смерть происходила из-за двух факторов: отсутствие оповещения (28%) или реакции со стороны людей (9%).
• В среднем установка пожарного извещателя и его регулярная проверка на работоспособность снижают риск гибели при пожаре на 55%.

Благодаря принципу действия дымовых извещателей можно обнаружить пожар на ранней стадии и запустить сигнал тревоги, передать его на систему автоматического пожаротушения. Такие устройства стоят недорого и в 2025 году, купить их можно по цене от 500-600 рублей за штуку. Такое соотношение качества и безопасности сделало ИПД наиболее популярным типом датчиков.

Принцип работы и характеристики дымовых извещателей

Дымовые извещатели реагируют на дым. Их принцип работы бывает двух типов: ионизационный и фотоэлектрический. Первые модели слабо распространены в России, производятся за рубежом. В их корпусе находится небольшое количество надежно экранированного радиоактивного вещества — америция. Он ионизирует и заряжает молекулы воздуха между металлическими пластинами. Если в камеру датчика попадают частицы дыма, сила тока падает и это свидетельствует о пожаре, извещатель срабатывает.

Эти виды дымового извещателя не распространены в России по нескольким причинам:

• Использование радиоактивного материала. Использовать ионизационные модели в жилых домах нельзя. Требования к таким дымовым извещателям выше, производители не хотят брать на себя повышенные затраты, обеспечивающие безопасность. Радиоактивный материал требуется правильно транспортировать и утилизировать, что дополнительно повышает их стоимость.
• Низкая «‎дымная» эффективность. Ионизационные модели хорошо обнаруживают пожары, возникающие и распространяющиеся быстро, выделяющие много тепла. Тлеющие возгорания они фиксируют с задержкой.

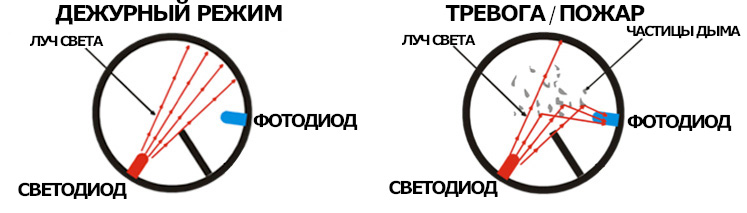

Наиболее популярные и безопасные типы ИПД — фотоэлектрические («оптические‎», «‎оптико-электронные»). В их корпусе располагается светодиод, испускающий луч света. В норме он направлен по прямой линии и не попадает на детектор-фотодиод. При пожаре частицы дыма попадают во внутреннюю камеру извещателя, преломляют свет и извещатель срабатывает:

Такой принцип работы дымового извещателя позволяет обнаружить «‎тлеющий» пожар без открытого пламени, не выделяющий много тепла.

Виды и типы дымовых извещателей, включая автономные

Все ИПД различаются по трем характеристикам:

• Способ питания — централизованные (проводные) и автономные.
• Адресность — адресные и безадресные.
• Конструкция — точечные, линейные и аспирационные.

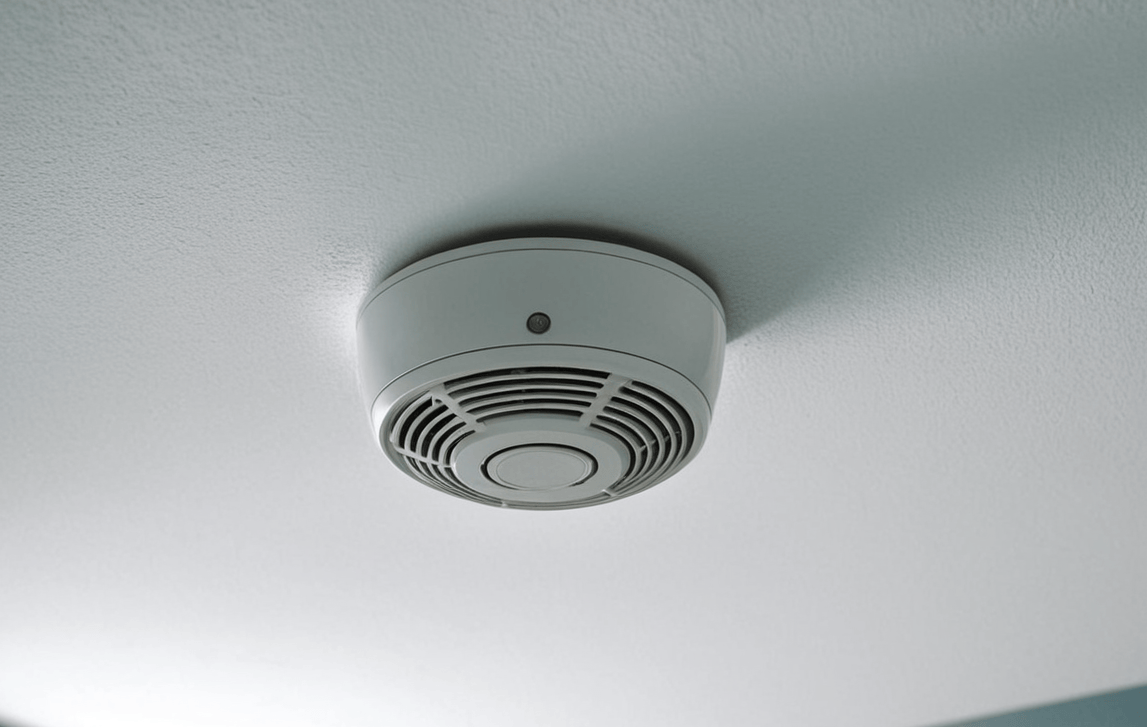

Самый распространенный тип ИПД — точечные. Они изготовлены в компактном корпусе, обычно подвешиваются на потолке, в редких случаях — на стенах. Площадь контроля такого дымового извещателя представляет собой круг с определенным радиусом. Точечные модели используются повсеместно: их устанавливают во всех многоэтажках-новостройках, в частных домах, в общественных и административных зданиях.

Более дорогие и менее распространенные ИПД — линейные. Они используются на производствах, складах, в помещениях с потолками высотой до 21 метра, где применять точечные модели нельзя. Их принцип работы схож с фотоэлектрическим датчиком, но имеет отличие: светодиод (излучатель) и фотодиод (приемник) располагаются в разных корпусах. Они закрепляются друг напротив друга на противоположных стенах. Частицы дыма, попавшие в зону действия луча, рассеивают свет, срабатывает тревога.

Линейные дымовые извещатели бывают двух видов:

• Двухкомпонентные. Классическая конструкция с излучателем и приемником, располагаемыми друг напротив друга.

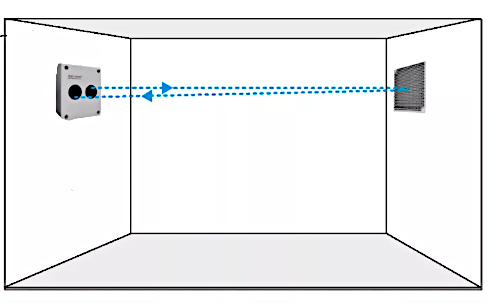

• Однокомпонентные. Более современные модели: излучатель и приемник расположены в одном корпусе, напротив них устанавливается отражатель («зеркало‎»).

Самый дорогой тип дымовых извещателей — аспирационные. Их можно применять при высоте потолков до 30 метров, стоимость устройств начинается от 130-140 тысяч рублей. Такие ИПД представляют собой короб, с подключенными к нему трубами-воздухозаборниками, постоянно берущими пробы воздуха из помещений. Его состав моментально анализируется и при отклонениях, свидетельствующих о пожаре, извещатель срабатывает.

Точечные извещатели, в отличие от менее распространенных линейных и аспирационных, могут быть нескольких подвидов. Их различают по:

• Адресности. Адресный датчик позволяет точно определить, какой ИПД сработал, определить место тревоги. Безадресный просто сигнализирует о пожаре. Определить его место можно только примерно, по ЗКПС (зоне контроля пожарной сигнализации). На крупных объектах обычно используют адресные модели.
• Способу питания и подключения. На большинстве объектов используются проводные датчики, реже — GSM. В частных домах и квартирах и в небольших офисах, не требующих обязательной установки ПС, достаточно установить автономный дымовой пожарный извещатель (АДПИ). Он работает от батарейки, имеет встроенную сирену.

В России в мерах социальной поддержки автономные модели выдают бесплатно, например, малоимущим многодетным семьям. Для чего нужен автономный дымовой извещатель:

• Своевременно обнаружить пожар. Он может начаться ночью или в соседнем помещении. Вы обнаружите его слишком поздно, чем затрудните себе тушение, эвакуацию.
• Известить о нем громкой сиреной. В некоторых моделях установлен GSM-модуль, автоматически сообщающий о пожаре в МЧС.

Приведем несколько реальных примеров, свидетельствующих о необходимости устанавливать дома автономные дымовые извещатели:

• 2025 год, Новосибирская область, село Студеное. Из-за неисправности электророзетки загорелась проводка, сработал датчик. Мать и трое детей эвакуировались из дома. Извещатель подал GSM-сигнал и к месту пожара прибыла местная бригада пожарных-добровольцев. Она погасила возгорание за 3 минуты. Удалось избежать крупного ущерба и человеческих жертв.
• 2023 год, Тамбовский округ, село Новоалександровка. Пожар в доме многодетной семьи начался глубокой ночью. Отец проснулся от громкого звука извещателя, разбудил и эвакуировал детей. Дом был поврежден по всей площади, но никто не пострадал.

Правила установки: высота, расстояние и радиус зоны контроля

От правильности установки датчиков зависит их эффективность. В местах, где установка пожарной сигнализации обязательна, расстояние между дымовыми извещателями регламентировано законом и зависит от высоты их монтажа. Для точечных оно указано в таблице:

Чем выше находится точечный извещатель, тем меньше площади под собой он контролирует. При высоте потолка более 12 метров контролировать помещение можно с помощью линейного ИП. Его зона контроля — это 9 метров вправо и влево от оптической оси (луча). Максимальная высота установки — 21 метр.

Максимальная высота установки дымовых извещателей аспирационного типа — от 12 до 30 метров. На ней могут быть проложены трубы-воздухозаборники. Каждое отверстие имеет зону контроля радиусом 6,4 метра. Высота зависит от класса чувствительности устройства:

• А — 30 метров;
• В — 18 метров;
• С — 12 метров.

Расстояние от дымовых извещателей до углов стен должно быть не менее 15 сантиметров. Если точечный датчик устанавливается за фальш-потолком до 1,7 метра, то радиус дымового извещателя увеличивают в 1,5 раза. Такой монтаж позволяет обезопасить запотолочное пространство от пожара, например, если загорится электропроводка.

Расположение и оптимальное количество извещателей в помещении

Сколько дымовых извещателей должно быть в помещении — зависит от его параметров (высоты, формы) и радиуса действия датчиков. Количество рассчитывается индивидуально. Каждая точка помещения должна быть покрыта «‎зоной контроля».

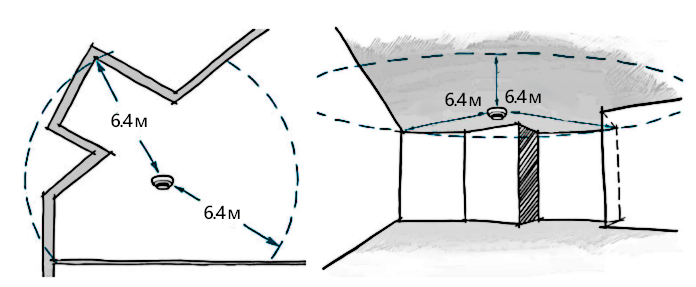

Пример установки точечного извещателя в помещении сложной формы с высотой потолка до 3,5 м.

Количество дымовых извещателей в помещении также зависит от выбранного алгоритма работы пожарной сигнализации. Он бывает трех типов: А, В и С. Алгоритм выбирается при проектировании ПС. Например, если вы хотите установить СОУЭ-4, СОУЭ-5 или автоматическую систему пожаротушения, необходимо будет использоваться алгоритм С.

В чем разница между алгоритмами:

• А — получает сигнал от датчика и сразу переходит в режим тревоги. Не используется для дымовых датчиков, т.к. не учитывает возможность ложной сработки. Этот алгоритм применяют только для ручных пожарных извещателей.
• В — получает сигнал и перезапрашивает его повторно, либо ждет сигнала от датчика, расположенного рядом. Это снижает риск ложной сработки. Применяется для СОУЭ 1, 2, и 3 типов.
• С — тревога запускается только по сигналу от двух датчиков, контролирующих одну и ту же точку. То есть для реализации этого алгоритма, количество дымовых извещателей увеличивается вдвое.

На количество извещателей влияет их тип — адресный или безадресный:

Например, в случае с длинным коридором для реализации алгоритма «‎В» с безадресными ИПД или «‎С» потребуется установить четыре датчика вместо двух. Каждая из пар будет одновременно контролировать одну точку помещения. По этой причине на большинстве объектов с пожарной сигнализацией и без автоматического пожаротушения выбирается алгоритм «‎В» и адресные извещатели. Это позволяет снизить количество датчиков.

Нормативные требования и защита дымовых извещателей

В ряде случаев датчики нужно защищать от внешних воздействий. Для этого применяются:

• Стальные кожухи от механических повреждений. Например, на складах и на других подобных объектах датчик под потолком можно случайно повредить длинными предметами.
• Накладки-крышки. Защищают датчик от ложной сработки. Их можно надевать на ИПД во время пыльных ремонтных работ или при курении.

Требования к дымовым извещателям прописаны в СП 484.1311500.2020. Они распространяются только на объекты, указанные ФЗ-123. Защитить частный дом или квартиру можно с помощью пожарного извещателя BONTEL и огнетушителя. Для таких объектов, как школы, больницы, ТЦ, магазины, заводы, склады и другие подобные, необходимо проектировать полноценную пожарную сигнализацию. В ряде случаев она обязательно дополняется автоматическим пожаротушением.

Проектируя пожарную сигнализацию и систему АУПТ, учесть все нормы самостоятельно может быть трудно. Это приведет к неэффективной работе системы, штрафам со стороны контролирующих органов, в худшем случае — к пожару с крупным ущербом и жертвами. В ГК БОНТЕЛ работают опытные проектировщики и специалисты, имеющие большой опыт разработки ПС. Узнать больше о наших услугах можно по телефону +7 (499) 322-21-12.
