Нормы и правила установки пожарных извещателей в помещениях

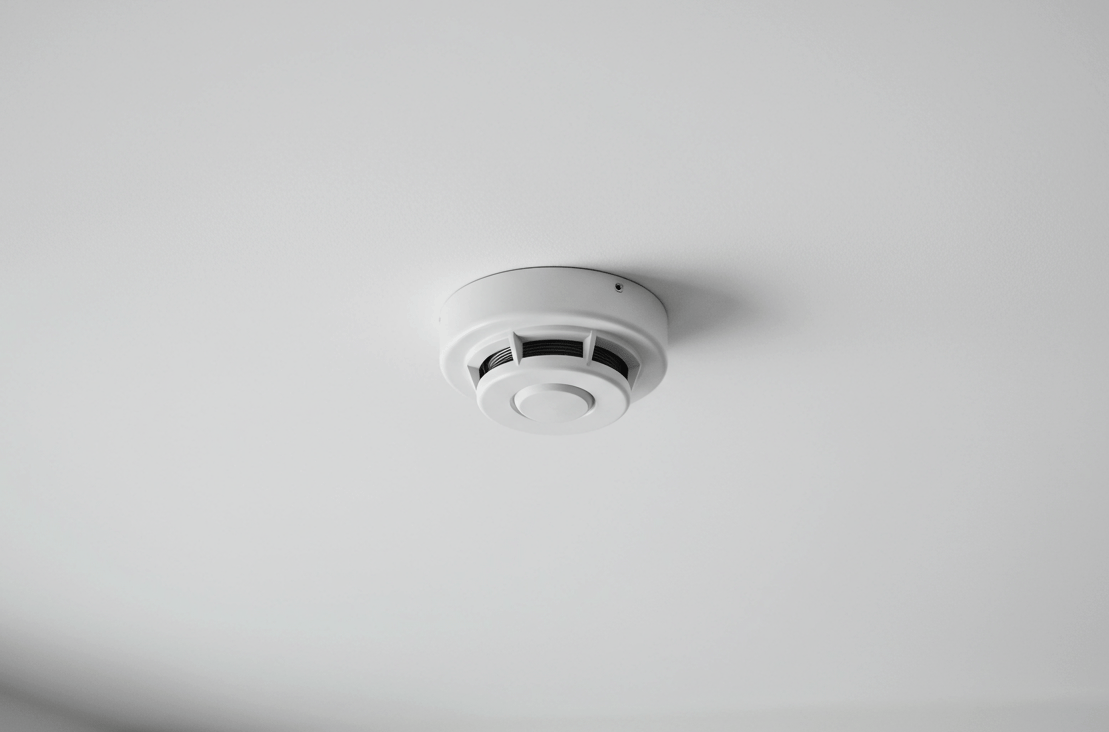

Пожарные извещатели (ИП) — это устройства, обычно закрепляемые под потолком или на стенах, обнаруживающие признаки возгорания. Они фиксируют задымленность, наличие пламени и повышенную температуру. В зависимости от модели, ИП моментально извещают о пожаре с помощью встроенной сирены (автономные) или передают сигнал на приемно-контрольный прибор пожарной сигнализации (ПС).

Согласно требованиям, пожарные дымовые, тепловые и извещатели пламени необходимо располагать на определенном расстоянии друг от друга. Точное значение зависит от ряда факторов: высоты монтажа, типа датчика, алгоритма работы сигнализации и других. Правильно расположенные датчики защищают всю площадь помещения, не создается «‎мертвых зон». Это дает возможность быстро обнаружить пожар в любой точке объекта.

В этой статье мы рассмотрим, какие требования к пожарным извещателям и их размещению предъявляет закон, расскажем о нормах установки.

Основные требования к монтажу пожарных извещателей

Принципы размещения автоматических и ручных пожарных извещателей на объектах прописаны в Своде Правил (СП) 484.1311500.2020. Этот и два дополнительных документа введены в замену устаревшему СП 5.13130.2009. Они устанавливают термины и определения, задают нормы, которые обязаны учитывать все проектировщики ПС.

Первый термин, который нужно учитывать при проектировании ПС на крупном объекте — ЗКПС (зона контроля пожарной сигнализации). Она представляет из себя линию связи с датчиками. ЗКПС разбивает всю площадь защиты на участки, ограниченные по метражу, количеству помещений, а также дымовых, тепловых и извещателей пламени. Это позволяет:

• локализовать пожар в определенной зоне, понять, где он произошел;
• избежать выхода из строя сигнализации по всему объекту при поломках в одной ЗКПС.

Одна зона контроля отделяется от другой изолятором короткого замыкания и может иметь:

• площадь защиты не более двух тысяч квадратных метров;
• не более 32 пожарных извещателей.

Одной ЗКПС достаточно для небольшого объекта. В крупных торговых, офисных центрах и в других зданиях зон контроля может быть свыше десяти. В эти ЗКПС входит два вида извещателей:

• Неадресные (НИП). Недорогой тип извещателей для размещения на сравнительно небольших объектах. НИП не позволяет точно установить место пожара, оно определяется только по ЗКПС.
• Адресные (АИП). Более дорогой тип извещателей, позволяющий точно определить место пожара. На приемно-контрольном приборе будет показано, какой датчик сработал.

В зависимости от типа дымовых и других извещателей выбирается принцип их размещения. Он зависит от алгоритма работы пожарной сигнализации — А, В или С. Каждый ИП отвечает за конкретную ‎точку (помещение), ее требуется защитить по определенным правилам. Их устанавливают алгоритмы, которые бывают:

• Без перезапроса (А). Система сразу реагирует на признаки пожара и запускает сигнализацию, входит в режим «‎Тревога». Это создает риск ложных тревог. При А-алгоритме каждую точку нужно защитить двумя безадресными или одним адресным извещателем. Такая система подходит для защиты небольших объектов, например, с 2-3 маленькими помещениями.
• С перезапросом (В). В отличие от алгоритма А, система ожидает 60 секунд после активации одного датчика. Тревога активируется, если за это время сработает другой извещатель из ЗКПС или тот же самый через 1 минуту. Такая система хорошо защищена от ложных срабатываний. Правила размещения пожарных извещателей аналогичны алгоритму А. Нужно установить один адресный или два безадресных.
• Без перезапроса, по двум извещателям (С). Сигнализация переходит в режим тревоги при сработке двух ИП в одном помещении, точке. В этом случае обязательна установка двух пожарных извещателей адресного или безадресного типов.

Для работы ПС по алгоритмам А и В нужно поставить по два безадресных или один адресный ИП. Это демонстрирует преимущество последних над первыми. Например, по техническим требованиям, для защиты маленького помещения (10-12 м2) потребуется поставить два безадресных извещателя. Они будут расположены недалеко друг от друга. Адресный можно установить один, за исключением работы по алгоритму С.

Нормы размещения извещателей на потолке и стенах

Основная задача требований к извещателям пожарной сигнализации — обеспечить полную защиту помещения в каждой его точке. У датчиков не должно быть «‎мертвых зон», они постоянно должны контролировать всю площадь. Самые распространенные модели для установки — точечные извещатели. Они представляют собой небольшое круглое устройство, в зависимости от модели определяющее дым, потоки тепла или пламя от пожара.

Точечные пожарные извещатели имеют зону защиты в форме круга. Наиболее часто в помещениях устанавливают два их типа: дымовые и тепловые. Первые более распространены, они могут определить «‎тлеющий» пожар, до определенного момента не повышающий температуру в помещении. Такие датчики ставят в большинстве гражданских и общественных объектов. Тепловые ИП лучше подходят для помещений складов, гаражей и других подобных. Они обнаруживают пожар без дыма, например, от резко вспыхнувших горючих жидкостей (бензин, керосин, спирт и подобные).

Разместить точечные ИП можно двумя способами:

• На стене. Способ, сильно урезающий зону контроля датчика. Используется в редких случаях, например, для защиты маленьких помещений, серверных. Датчик располагают в 100 или более сантиметрах от угла, потолка.
• На потолке. Самый оптимальный способ, который используется на большинстве объектов.

Рядом с тепловыми датчиками не должно быть нагревательных приборов. Дымовые ИП нужно устанавливать на расстоянии не менее 100 см от ближайшего вентиляционного отверстия.

Количество пожарных извещателей в помещении по нормам

Количество точечных ИП в помещении зависит следующих параметров:

• Выбранного алгоритма работы ПС. Для А и В — по два безадресных или одному адресному. Для С — по два ИП любого типа.
• Зоны контроля датчиков. Она указывает на радиус защиты ИП и прописана в СП. Все датчики, соответствующие своду правил, должны иметь определенный радиус зоны контроля.
• Высоты помещения. Чем выше расположен датчик, тем меньше площадь он контролирует.

Зависимость высоты помещения и радиуса зоны контроля прописана в Своде Правил.

Для тепловых датчиков.

Для дымовых датчиков.

Чтобы обеспечить работу извещателей, удовлетворяющую алгоритмы и нормы размещения, зоны защиты ИП должны пересекаться между собой. Самый лучший способ для большинства объектов — установить адресные модели по схеме «‎с перезапросом». В качестве примера приведем следующую схему монтажа:

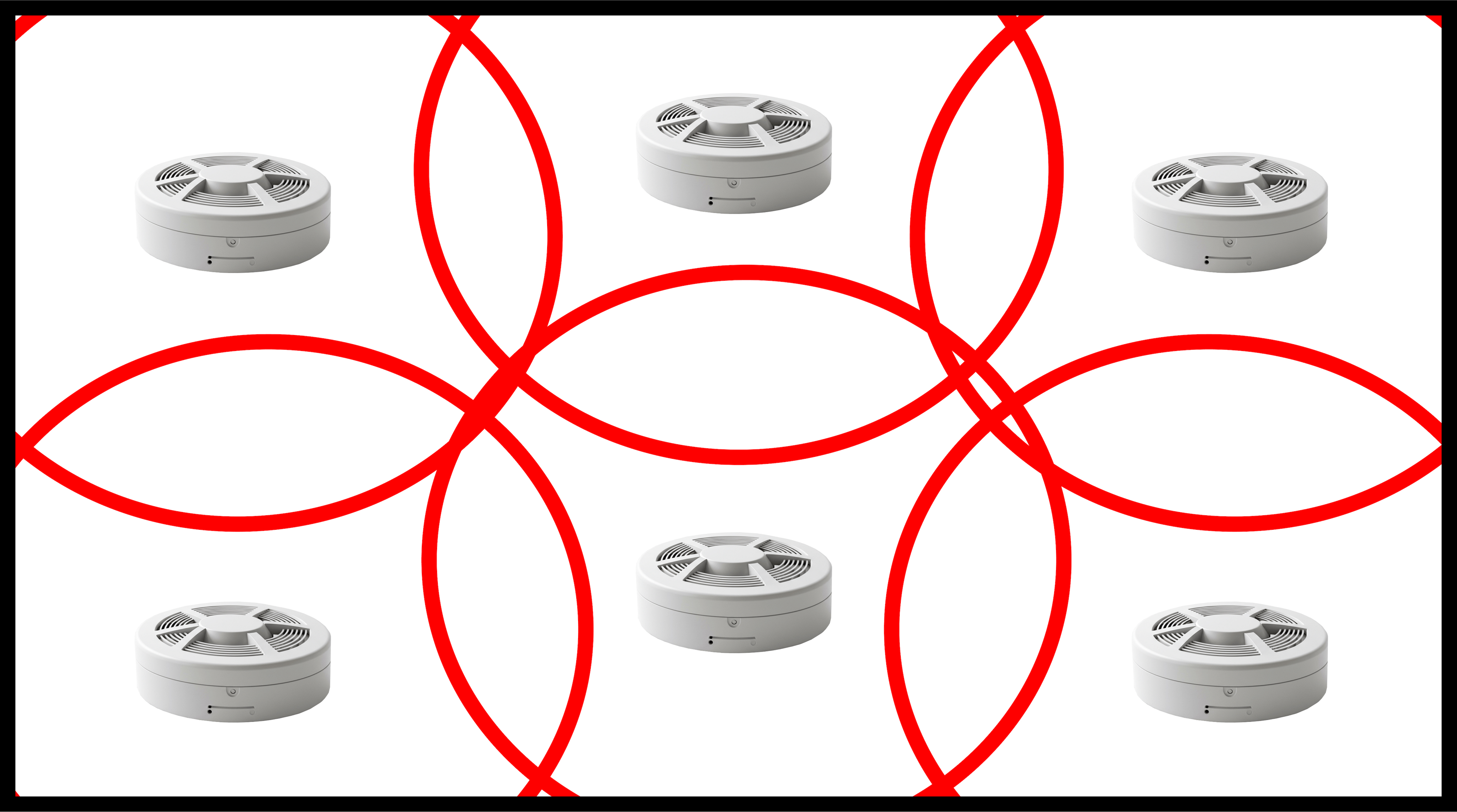

В этой схеме размещения пожарных извещателей защищается вся площадь помещения. В ней нет мертвых зон, зоны контроля (круги) пересекаются между собой.

Все перечисленные выше правила относятся только к объектам, требующим обязательной установки пожарной сигнализации. К ним не относятся квартиры и частные дома. Их можно защищать, не соблюдая нормы, устанавливая автономные пожарные извещатели. Они работают от батареек, имеют встроенную сирену, радиус зоны контроля может отличаться от установленного СП.

Базовые рекомендации и требования к установке автономных пожарных извещателей:

• Оптимальный выбор для частного дома и квартиры — точечный дымовой датчик. Он среагирует на тлеющий пожар, например, если загорелась ткань, начал плавиться пластик или изоляция электропроводов.
• Не устанавливайте датчики в ванной и в месте готовки на кухне, например, возле плиты. ИП будет часто срабатывать из-за пара, давать ложные тревоги.
• Лучшее место для установки находится на потолке, примерно в середине комнаты.
• Обязательно располагайте датчики в жилом помещении и в коридоре. Если дом двухэтажный, ИП должны быть на каждом этаже.

Размещение ручных и линейных дымовых пожарных извещателей

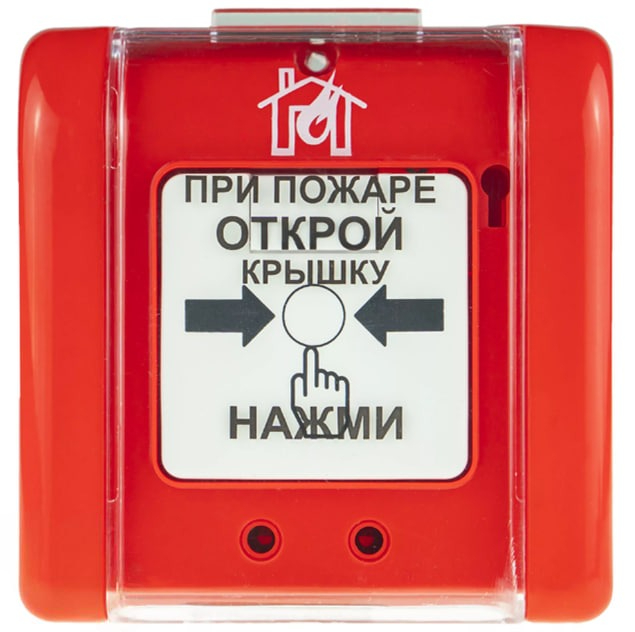

Ручные извещатели (ИПР) — это «‎кнопка», позволяющая активировать пожарную сигнализацию вручную. Например, если автоматические датчики не сработали по какой-то причине, и человек наблюдает пожар. ИПР обычно работают по первому алгоритму (А), не требуется дополнительно подтверждать сигнал тревоги.

Источник: unibelus.by

По требованиям к установке ручных пожарных извещателей, их следует располагать на выходах из помещений, на путях эвакуации. Высота ‎кнопки от пола — не более полутора метров. ИПР должен выступать от поверхности стены на 15 или более миллиметров, быть заметным, находиться в >75 см от мебели и других предметов обстановки. Количество датчиков и расстояние между ручными извещателями зависит от планировки помещения:

• Не окончательная. Например, идет реконструкция здания, установка стен из гипсокартона и прочие работы, планируется изменить планировку в будущем. По нормам установки, пожарные ручные извещатели на стене требуется монтировать через каждые 30 метров.
• Окончательная. Расстояние между извещателями — 45 метров. Между ближайшим выходом и ИПР оно не должно превышать 30 метров. За пределами зданий и помещений расстояние между ИПР увеличивается до 100 метров.

Линейные извещатели (ИЛ) — это датчики, состоящие из двух компонентов, в отличие от точечных. Они состоят из излучателя и приемника, отражателя (в зависимости от модели). Компоненты располагаются друг напротив друга, между ними проходит луч. Он фиксирует дым или пламя, срабатывает и подает сигнал на ПС.

Размещение линейных пожарных извещателей проводят, исходя из следующих правил:

• Между излучателем и приемником, отражателем не должно быть препятствий, постоянного потока тепла, дыма.
• Длина зоны контроля ИЛ (протяженность луча) равна двум радиусам точечных извещателей аналогичного типа. Аналогично ИП, на нее влияет высота помещения. Например, тепловой линейный извещатель, установленный в помещении под потолком 3,5 метра, будет иметь зону контроля 3,55 х 2 = 7,10 метра.
• Максимальная высота помещения — до 21 метра.
• Ширина защищаемой зоны — 9 метров. На примере с потолком в 3,5 метра и тепловым извещателем можно определить параметры защитной зоны — 9 на 3,5 метра.
• Компоненты ИЛ располагаются аналогично точечным извещателям, установленным на стену. Отступ от угла, потолка должен быть не менее 100 см.
• ИЛ нельзя устанавливать на сэндвич-панели. Они используются, например, при строительстве быстровозводимых утепленных зданий на металлокаркасе.

Установка извещателей за подвесным потолком: правила и нормы

Установка пожарных извещателей за подвесным потолком не защищает помещение от пожара. Например, точечный дымовой датчик не сможет обнаружить признаки пожара — дым будет заблокирован панелями. Извещатель должен быть открыт и виден. Для установки на подвесной потолок выпускаются специальные монтажные комплекты с пружинными фланцами.

Устанавливать извещатели за подвесным потолком нужно в следующих случаях:

• Его высота более 40 см от основного потолка, например, железобетонного.
• Объем горючих веществ под потолком превышает 7 л/метр.

Объем горючих веществ формируют провода и кабели, расположенные в 30 или менее сантиметрах друг от друга. Для его расчета нужно пользоваться справочником производителя материалов. Извещатели за потолком не нужны в следующих случаях:

• Провода скрыты в гофротрубах, стальных коробах или полностью изолированных трубах.
• В качестве проводки используются одножильные негорючие кабели.

Размещение извещателей над подвесным потолком требует расчетов, соответствующих СП. Сделать их самостоятельно и спроектировать систему, не имея опыта разработки систем пожарной защиты, невозможно. Для этого нужно обратиться к специалистам. В ГК БОНТЕЛ работают опытные инженеры пожарной безопасности, проектировщики и монтажники, готовые спроектировать ПС для объекта любой площади. Получите консультацию по нашим услугам, позвонив по телефону +7 (499) 322-21-12.
