Назначение пожарного извещателя и его роль в системе пожарной безопасности

Пожарные извещатели (ИП) — это одни из основных элементов пожарной сигнализации (ПС), подающие сигнал о возгорании. Датчики располагаются во всех защищаемых от огня помещениях, определяют признаки задымленности, загазованности, обнаруживают открытое пламя или повышение температуры выше определенного предела. Ручные модели (ИПР) позволяют любому человеку активировать ПС кнопкой тревоги.

В этой статье мы расскажем о назначении различных видов извещателей пожарно-охранной сигнализации и их принципах работы.

Пожарные извещатели: виды, особенности и принцип действия

Все пожарные извещатели разделяются на типы в зависимости от конструкции и общего принципа работы. Наиболее распространенными и доступными среди них считаются ручные, точечные и линейные. Первые два можно увидеть в большинстве общественных зданий в городе, в школах и больницах. Линейные чаще устанавливаются в крупных складских помещениях, в производственных цехах.

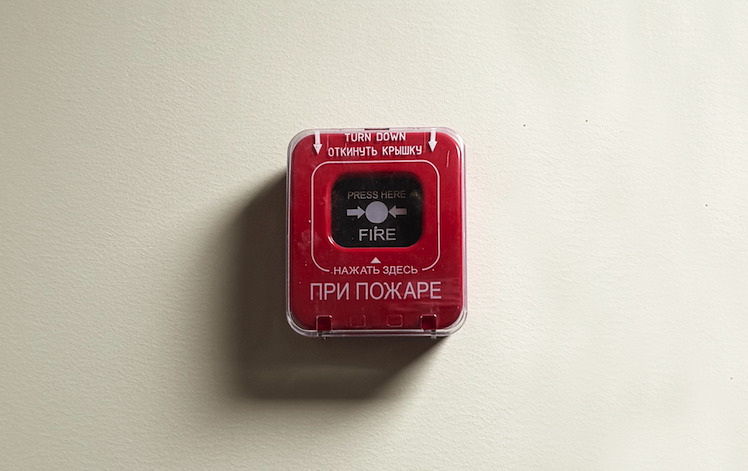

Извещатель с самым простым принципом работы — ручной (ИПР). Обычно они выпускаются в корпусе красного цвета с кнопкой, позволяющей отправить сигнал тревоги и запустить пожарную сигнализацию. Такие извещатели развешиваются по стенам помещений и должны быть легко доступны. Для этого их:

• Развешивают на высоте от 1,4 до 1,6 метра. Достать до кнопки может даже ребенок.
• Располагают не более чем в 45 метрах друг от друга. Все расстояния указаны в СП 484.1311500.2020.

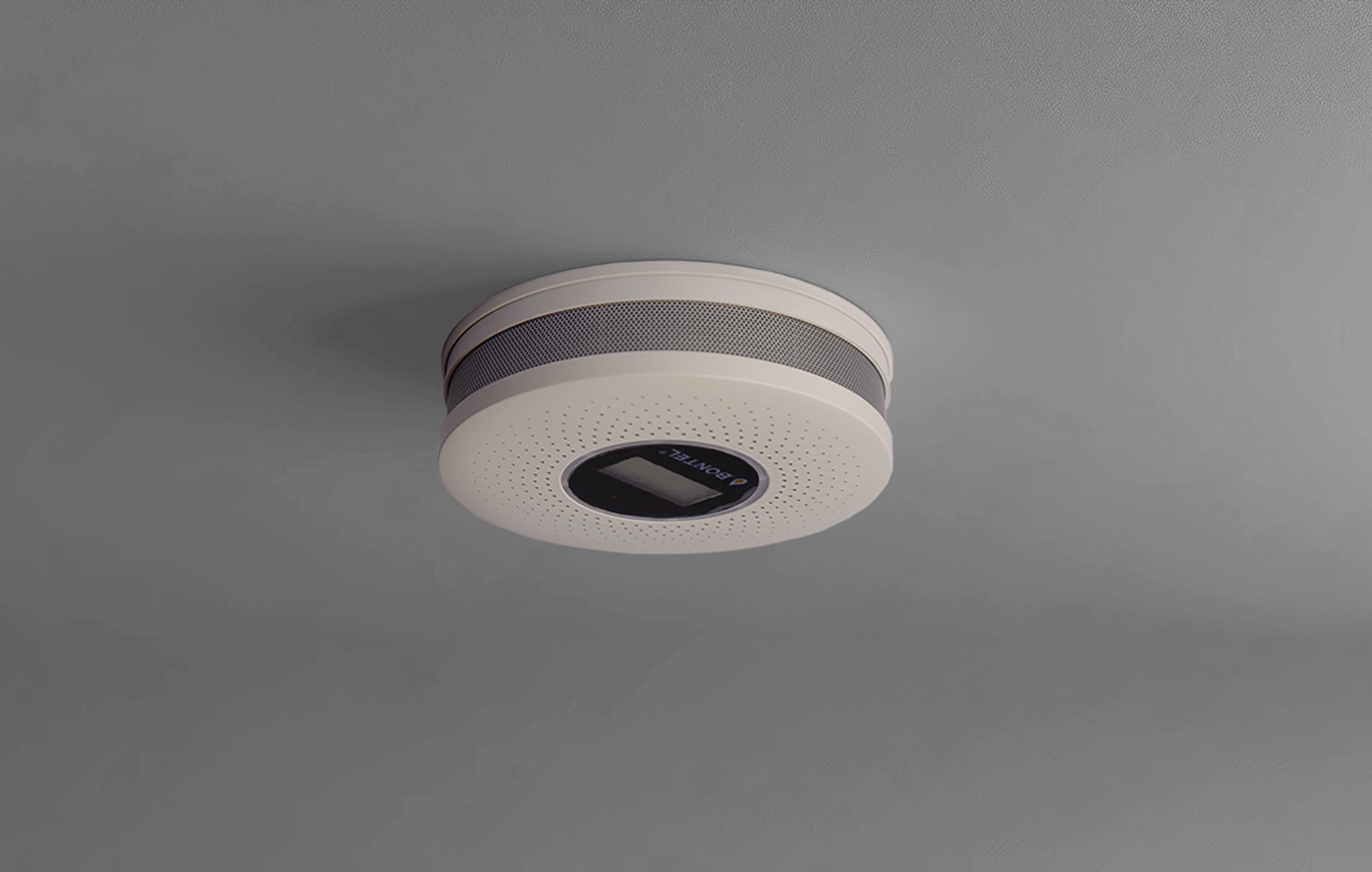

Второй тип извещателей — точечные. Они представляют собой небольшое устройство, работающее от батарейки или слаботочной сети, обычно располагаемое на потолке. В редких случаях их монтируют на стенах. Такие ИП часто рекомендуют устанавливать в квартирах:

Точечные извещатели работают 24/7 и постоянно отслеживают признаки пожара. Если они обнаруживаются, датчик переходит в режим тревоги и посылает сигнал на приемно-контрольный прибор ПС, либо запускает встроенную сирену. Второе характерно для автономных моделей, работающих от батарейки.

Особенности точечных датчиков:

• Имеют круглую ‎зону контроля. Обнаруживают признаки пожара на определенном расстоянии от себя. Например, у дымовых моделей она составляет максимум 6,4 метра. При расстановке точечные датчики должны покрыть зонами контроля каждую точку помещения.
• Бывают классическими и автономными. Первые запитываются от сети и соединяются с пожарной сигнализацией. Вторые работают от батарейки, могут быть с модулем GPS для соединения с пожарной сигнализацией или без него, с встроенной сиреной.
• Классические ИП бывают адресными и безадресными. Оба типа используются в пожарных сигнализациях. Адресные позволяют точно установить место возгорания, безадресные — только приблизительно, например, в определенной зоне здания.

Линейные извещатели, в отличие от точечных, имеют зону контроля в форме луча и окружающей его площади. Это позволяет определять признаки пожара в больших помещениях. Датчик состоит из двух элементов: излучателя и приемников, отражателей. Первый формирует инфракрасный луч, вторые его принимают. Как это работает:

1. При нормальных условиях инфракрасный луч доходит до приемников, отражателей без задержки, в полном объеме.
2. При пожаре на пути лучей встает дым. Он рассеивает их, что фиксируется датчиками. Срабатывает тревога.

Особенности линейных извещателей, состоящих из излучателя и приемника, отражателя:

• Обнаруживают только дым. Инфракрасный луч не реагирует на температуру или пламя.
• Имеют большую длину луча. Это позволяет защитить помещение, длиной и шириной до 100-150 метров и не устанавливать вместо него 4-5 точечных датчиков.

В отличие от линейных ИП, точечные реагируют на разные признаки пожара. В зависимости от модели, они имеют принцип действия, который позволяет обнаружить дым, пламя, тепловые потоки или газы, например, метан, пропан, СО2. Наиболее распространены дымовые извещатели. Их назначение — обнаружить «‎тлеющие пожары», например, при возгораниях тканей, древесины, пластика. По этой причине такие датчики чаще всего устанавливают в квартирах, офисах, в общественных местах: магазинах, ТЦ, библиотеках, кинотеатрах и других.

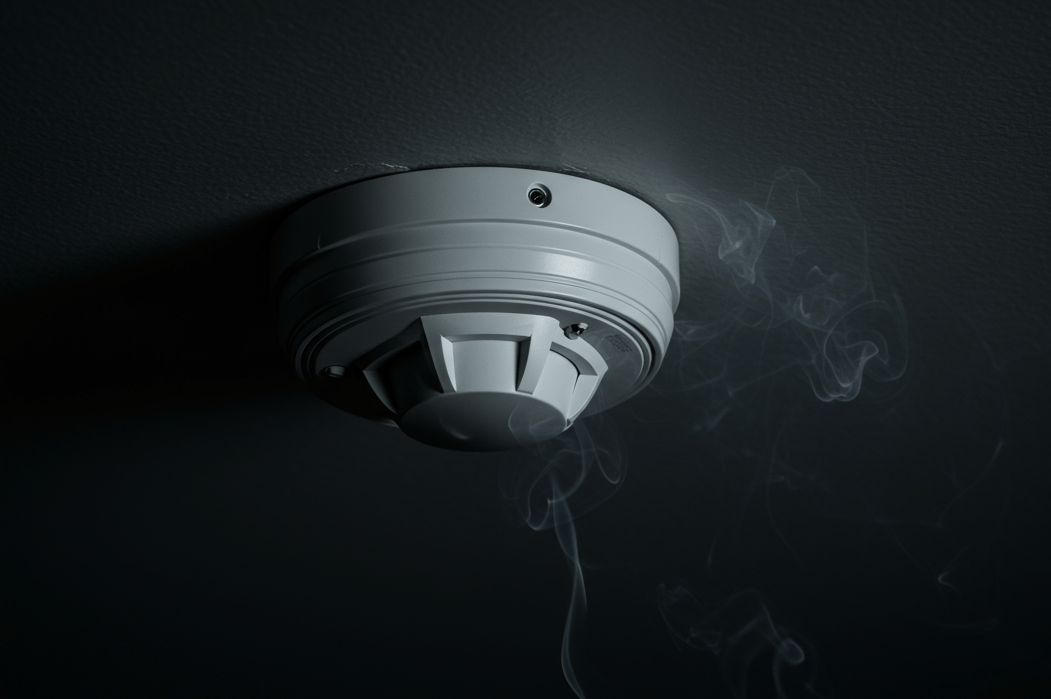

Принцип действия точечного пожарного извещателя дыма:

1. В корпусе прибора расположен излучатель и фотоэлемент.
2. Фотоэлемент установлен под углом к излучателю. В нормальных условиях луч не попадает на него, светит прямо.
3. При пожаре дым проникает в камеру прибора. Он рассеивает свет, луч попадает на фотоэлемент, срабатывает тревога.

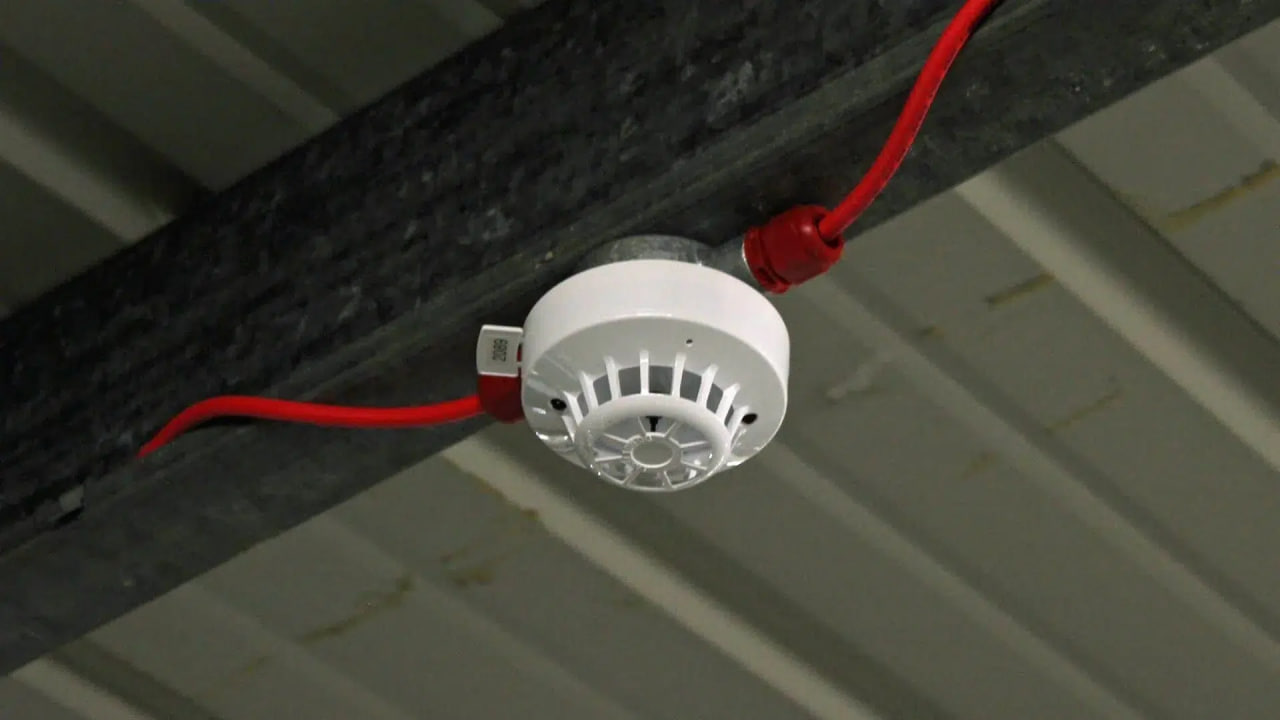

Точечные тепловые пожарные извещатели встречаются реже. Их назначение — обнаруживать пожары, выделяющие много тепла, быстро повышающие температуру в помещении. Это характерно для складов с ГСМ, производственных объектов. Дымовой датчик при таком пожаре сработает позднее.

Источник: gulfstream.ru

Точечные пожарные извещатели имеют три принципа действия в зависимости от модели:

• Максимальный. Срабатывает, если температура превышает определенный предел, например, +65 или +75 градусов.
• Дифференциальный. Реагирует на резкие скачки температуры. Например, если она за 30 секунд повысилась на 20-30 градусов.
• Максимально-дифференциальный. Наиболее применяемые модели комбинированного действия.

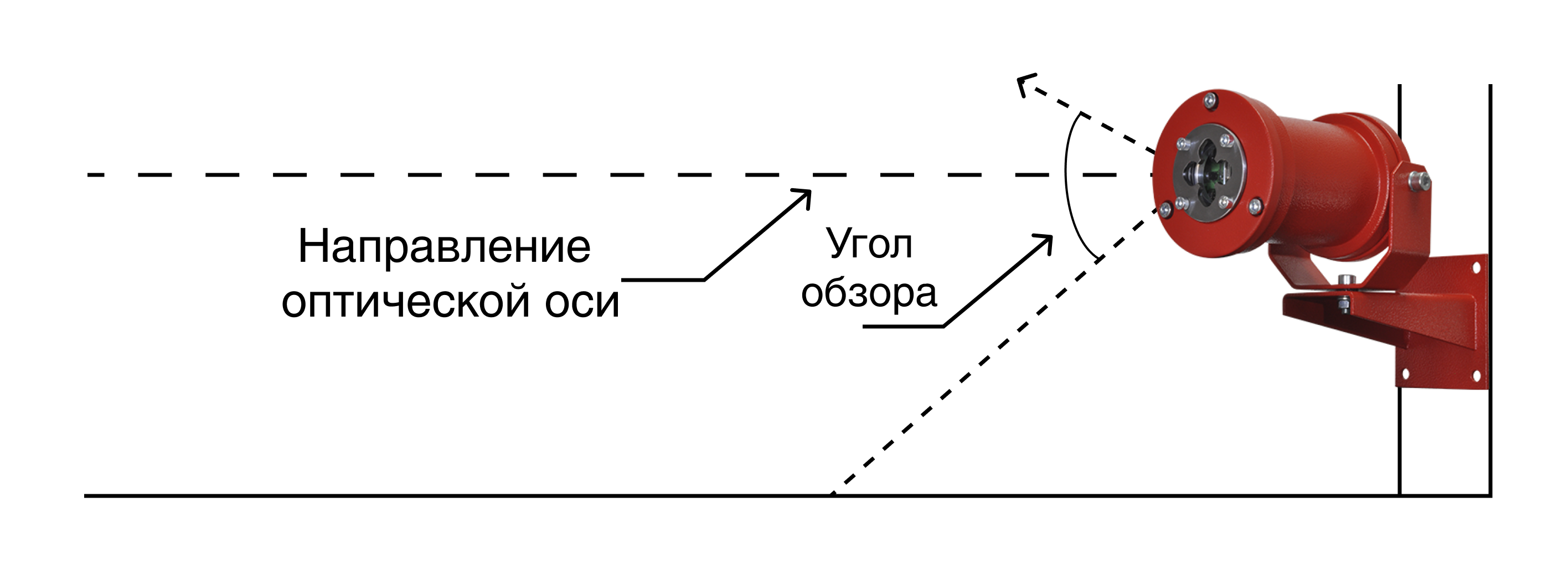

Менее распространены извещатели пламени. Они используются на взрыво- и пожароопасных объектах, создающих риск быстроразвивающихся пожаров. Например, на производствах, связанных с горючими жидкостями и газами. Дым и температура при таких возгораниях могут расти несоразмерно количеству открытого пламени, другие датчики сработают слишком поздно. Датчик представляет собой излучатель УФ или ИК-лучей:

ИП пламени бывают:

• Ультрафиолетовые, инфракрасные и комбинированные. Последние стоят дороже, снижают риск ложных сработок до минимума.
• Обычные и взрывозащищенные. Вторые применяются на опасных производствах.

Газовые пожарные извещатели обнаруживают повышенную концентрацию метана, пропана, СО2 и других подобных веществ. В приборах установлены два датчика: каталитический (окисляет газы) и ингибирующий (замедляет окисление). Они работают по принципу моста Уинстона. При высокой концентрации газов изменяется сопротивление каталитического датчика, ИП срабатывает.

Газовые пожарные извещатели устанавливают:

• На производствах, связанных с газами. Своевременно обнаружив их высокую концентрацию, можно избежать взрыва.
• В квартирах и частных домах. Датчик угарного газа (СО2), например, ИП-02-ДУ от BONTEL.

В ряде случаев защитить объект точечными или обычными линейными извещателями невозможно. Например, при слишком большой площади или особенностях производств, вызывающих ложные сработки датчиков дыма, тепла и других, невозможности их установить, обслужить. В этих случаях применяют более дорогие и сложные системы:

• Аспирационные дымовые извещатели. Постоянно отбирают пробы воздуха из защищаемых помещений и анализируют его. Срабатывают при превышениях по СО2 и других признаках пожара. Для отбора воздуха к основному устройству подсоединяются трубы, прокладываемые по всему объекту.
• Линейные тепловые (оптоволоконные). Например, LEVEL BONTEL. Такие ИП состоят из устройства с присоединенным к нему оптоволоконным кабелем, который прокладывается по объекту. Его длина — до 40 км. ИП позволяет обнаружить пожары на рудниках, опасных производствах, в шахтах, коллекторах или тоннелях. На подобных объектах установить обычные ИП будет слишком дорого или невозможно.

Упрощенно, принцип действия линейного теплового пожарного извещателя выглядит так:

1. Основное устройство постоянно посылает световые импульсы, проходящие через весь кабель и отражаемые от конца световода.
2. Устройство фиксирует время возврата и амплитуду световой волны. При повышении температуры эти параметры отклоняются от стандартных.
3. Прибор срабатывает, точно определяя место тревоги.

Сводная таблица всех типов пожарных извещателей:

Назначение дымовых, тепловых и ручных пожарных извещателей

Назначение дымовых и других точечных пожарных извещателей — защита зданий от пожаров. Они позволяют обнаружить их на ранней стадии и запустить:

• Систему эвакуации и оповещения (СОУЭ). В здании активируется тревога, например, сирена. Люди смогут быстро покинуть здание.
• Автоматическую установку пожаротушения (АУПТ). Она обязательна для установки в зданиях, перечисленных в СП 486.1311500.2020. Например, в крытых паркингах от 2 этажей, в гостиницах и общежитиях высотой от 30 метров и других.

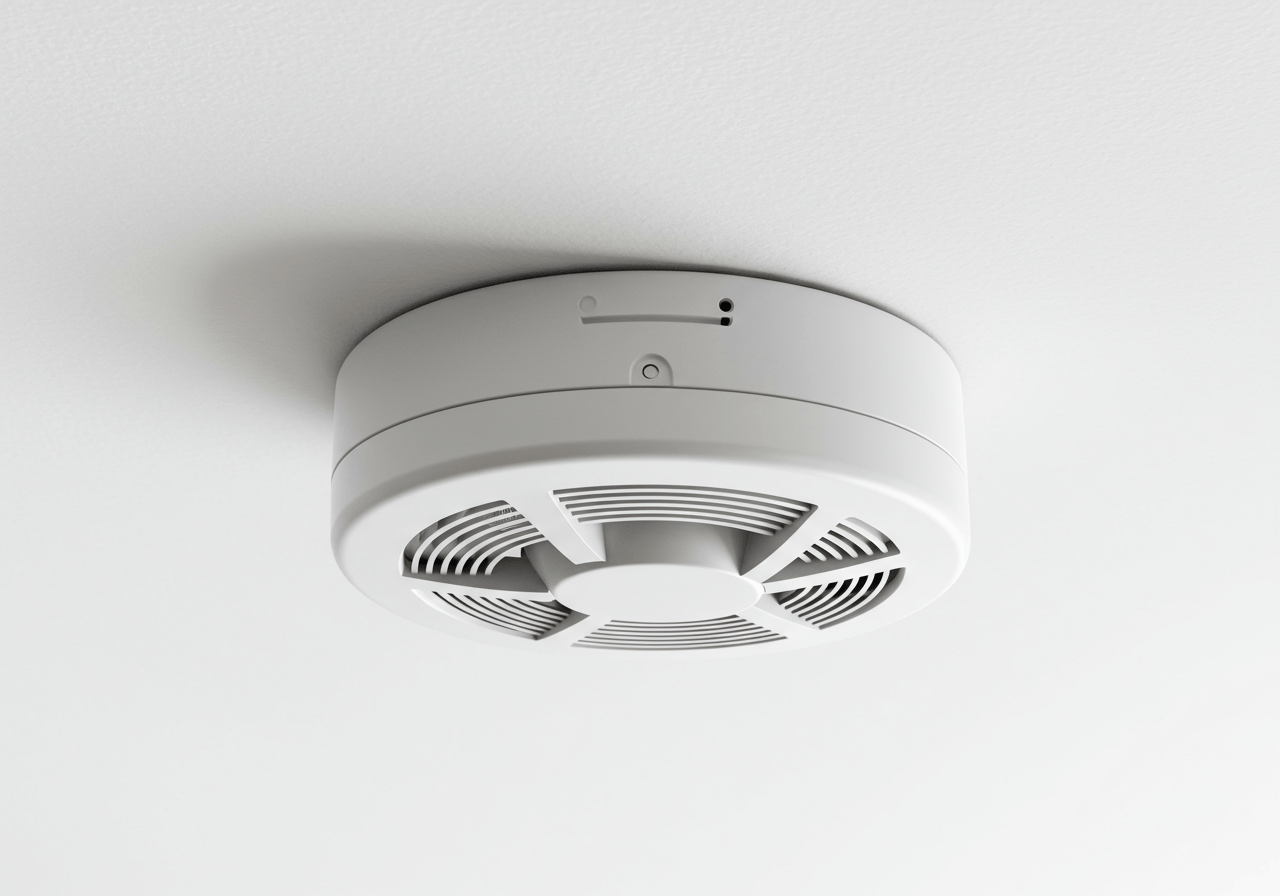

Это назначение характерно для ИП, включенных в систему пожарной сигнализации. В квартирах и домах можно установить автономные модели, работающие от батареек. Они имеют двойной функционал:

• Обнаруживают признаки пожара
• Запускают встроенный сигнал тревоги

Назначение автономного пожарного извещателя — сработать на ранней стадии возгорания и дать людям своевременно потушить его или эвакуироваться из жилья. В ряде случаев сигнал тревоги будит спящих людей, не давая им задохнуться и погибнуть от угарного газа. Это подтверждается многочисленными новостями из различных регионов России:

• Башкирия, деревня Бузат, 2025 год. 81-летняя пенсионерка включила два электрических обогревателя, проводка не выдержала напряжения, у проводов загорелась изоляция. Звук извещателя услышали соседи и пришли на помощь, потушили пожар, вызвали спасателей.
• Республика Крым, Керчь, 2025 год. Мать ушла, оставив дома спящего сына. В квартире загорелась электропроводка, сработал датчик. Его звук разбудил подростка, он позвал на помощь соседей, которые вызвали МЧС. Своевременная работа огнеборцев не позволила огню распространиться за пределы одной комнаты.
• Поселок Керженец, Нижегородская область, 2024 год. Ночью в доме многодетной семьи загорелась электропроводка телевизора, расположенного на кухне. Отца разбудил сигнал датчика, он обнаружил пожар и эвакуировал жену c детьми. Пожар быстро распространился, уничтожил весь дом.

Как выбрать подходящий тип пожарного извещателя для своего объекта

Выбор конкретного вида пожарного извещателя зависит от параметров объекта. Нужно определить площадь, высоту помещений. Например, радиус зоны защиты точечных извещателей зависит от высоты потолка. Чем он выше — тем меньше зона защиты. Если потолок располагается на высоте 9-12 метров, применять дымовые и тепловые ИП нельзя. Это запрещено СП 482. Потребуется искать альтернативы: линейные датчики, аспирационные, оптоволоконные.

При выборе датчика для пожарной сигнализации также определите:

• Наиболее вероятные признаки пожара. Для большинства общественных зданий подойдут дымовые извещатели. Для производств и складов их нужно выбирать в зависимости от рода деятельности, используемых, хранящихся материалов.
• Тип СОУЭ, алгоритм работы пожарной сигнализации. Это повлияет на выбор адресных или безадресных моделей.

Для квартиры, гаража или частного дома достаточно установить автономный дымовой пожарный извещатель. Выбор ИП для объектов общественных и бизнеса более сложный. Нужно учитывать требования СП 484, ФЗ-123 и других нормативных документов, проводить расчеты. Заказать эти и другие услуги, связанные с проектированием пожарной сигнализации, можно в ГК БОНТЕЛ, позвонив по телефону +7 (499) 322-21-12.
